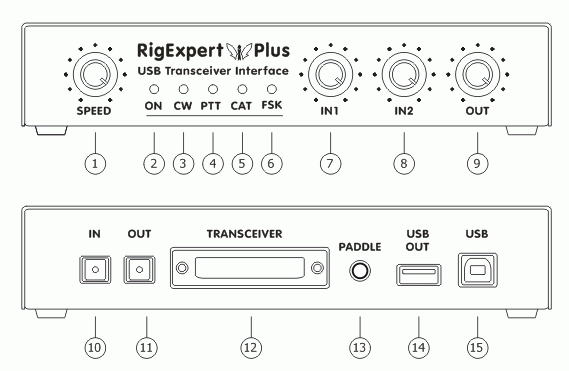

1. SPEED. CW-Geschwidigkeits-Poti für den WINKEY-Keyer. Kann durch Software deaktiviert werden.
2. ON. Leuchtet, wenn der RigExpert Plus angeschlossen und die Treiber installiert sind .
3. CW. Zeigt die Aussendung im CW-Mode.
4. PTT. Sendeanzeige.
5. CAT. Zeigt den Datenaustausch zwischen Transceiver und Computer.
6. FSK. Leuchtet, wenn der RigExpert Plus in FSK Daten sendet.
7. IN1. Eingangspegel vom Empfänger 1 (main receiver audio). Nicht aktiv im Digital-Audio-Modus (S/PDIF).
8. IN2. Eingangspegel vom Empfänger 2 (sub-receiver audio). Nicht aktiv im Digital-Audio-Modus (S/PDIF).
9. OUT. Ausgangspegel zum Transceiver (audio to the transceiver). Nicht aktiv im Digital-Audio-Modus (S/PDIF).
10. IN. S/PDIF optischer Eingang.
11. OUT. S/PDIF optischer Ausgang.
12. TRANSCEIVER. 25-Pin Transceiver-Anschluss.
13. PADDLE. CW-Paddle-Eingang.
14. USB OUT. USB-Hub-Ausgang zum Anschluss weiterer USB-Geräte, wie z. B Maus.
15. USB. Anschluss des USB-Kabels zum PC.
