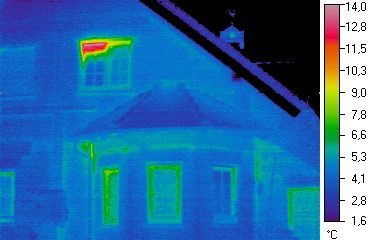

Thermografie einer Hausfront. Farbskala mit Temperaturangabe
Hier ein geöffnetes Fenster. Außentemperatur ca. 4,5 °C
|  |

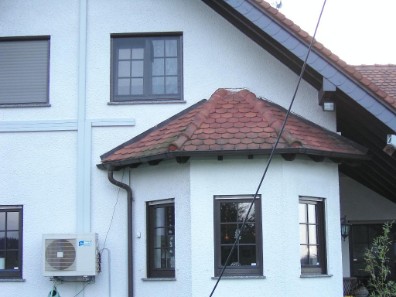

Das dazugehörige digitale Bild.
Schöner Vergleich mit/ohne Rolladen, Fensterrahmen bzw. Fensterglas
|
| | |
THERMOGRAFIE - Bericht:
|
|
Punkt1 |
Rech2 |
Punkt3 |
Punkt4 |
Punkt5 |
Punkt6 |
Punkt7 |
Punkt8 |
Punkt9 |
|
Emiss. |
1,0 |
1,0 |
1,0 |
1,0 |
1,0 |
1,0 |
1,0 |
1,0 |
1,0 |
|
Mittel |
|
12,8 C |
|
|
|
|
|
|
|
|
Min |
|
10,9 C |
|
|
|
|
|
|
|
|
Max |
4,0 C |
14,0 C |
8,3 C |
8,2 C |
7,3 C |
6,2 C |
3,6 C |
5,6 C |
6,2 C |
|
Delta |
|
|
|
|
|
|
|
|
|
Punkt1: Außentemperatur auf der Wand
Rech2: Temperatur Austritt offenes Fenster
Punkt3+4: Fensterrahmen / Einbau der Fenster
Punkt 6+9: Fensterglas - Temperatur
|
Gerät-ID |
Westliche Ansicht |
|
Ort |
Lumdastraße 36a, 35325 Mücke |
|
Schaden |
gekippte Fenster (Rech2) |
|
Problem |
Fenstereinbau, Putzstärke |
|
|
|
|
Dringlichkeitsstufe |
|
|
Korrektive Maßnahme |
|
|
Problem erfolgreich behoben. Datum / Zeit |
|
|
|
|
|
Date: 3.12.2006 |
Seite: 1 |
Eine Untersuchung auf Schwachstellen (Energieverluste) mit Hilfe der Infrarot Thermografie deckt vieles auf.
Die Kosten für ein 1-3 Fam. Wohnhaus betragen zwischen 150,00 € - 980,00 € (je nach Aufwand).
|
| |  |
|
