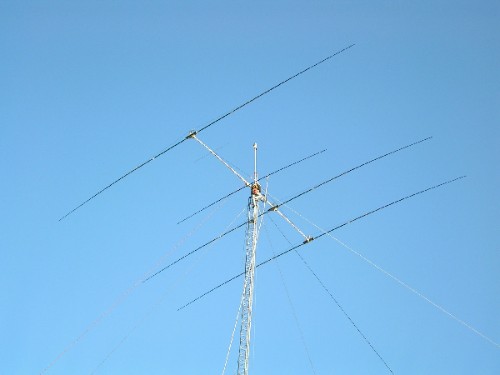

MonstIR 4- Element from 10m,12m,15m,17m,20m, 3-Element from 30m to 40m
6-Element on 6m, Boom =10,5m, Radial=21,5m, wight= 98kg

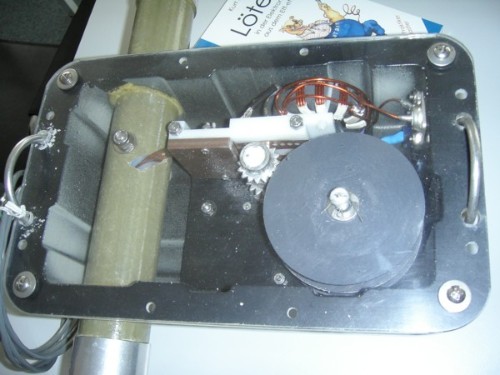

SteppIR, Schrittmotor mit Kupfer - Beryllium Lochband

SteppIR  -  Warum ein Kompromiß?

 http://www.steppir.com/

Die SteppIR-Antenne war ursprünglich vorgesehen das Problem der Erfassung der 6 Amateurbänder (20 m, 17 m, 15 m, 12 m, 10 m und 6 m) auf einem Turm (Mast) zu lösen, ohne Leistungsverluste, die durch gegenseitige Beeinflussung  zwischen  den erforderlichen Antennen verursacht wird.

Die MonstIR ist heute eine Antenne für 8  Amateurbänder (40m, 30m, 20 m, 17 m, 15 m, 12 m, 10 m und 6 m) siehe Bild unten.

 Klick...Klick...    Diagramme MonstIR...   Klick...Klick...

Es sind Yagis verfügbar, die 40 m bis 10 m überdecken und dazu eingefädelte Elemente oder Traps (Sperrkreise) benutzen, das ganze geht aber zu Lasten einer bedeutenden Leistungsverminderung  in Bezug auf Gewinn und Vor/Rück-Verhältnis . Mit der Zugabe der WARC-Bänder auf 17 m und 12 m, ist der Gebrauch von Einsetzelementen und Traps eine klare Leistungsverminderung gegenüber dem Monobandbeam.



Offensichtlich würde eine Antenne, die in der Länge genau justierbar ist, während sie sich „in der Luft“ befindet, das Frequenzproblem lösen, und würde ein weit verbessertes Betriebsverhalten gegenüber vorhandenen Yagis fester Länge haben. Die Fähigkeit die Antenne auf eine spezifische Frequenz abzustimmen, ohne Beachtung der Bandbreite, führt zu ausgezeichnetem Gewinn  (auch Vor/Rück) auf jeder Frequenz.



Die SteppIR-Konstruktion wurde durch das Zusammenfließen von Entschluß und Hi-Tech-Materialien ermöglicht. Die Verfügbarkeit von neuen leichtgewichtigen Fiberglas-Zusammensetzungen, Teflon-Gemisch-Thermoplastik, hochleitfähigem Kupfer-Beryllium und äußerst zuverlässigen Schrittmotoren hat es ermöglicht, daß die SteppIR ein kommerziell brauchbares Produkt sein kann.



Die gegenwärtigen und zukünftigen Produkte SteppIR sollten die potentesten Einzelturm-Antennensysteme hervorbringen, die jemals im Amateurfunk eingesetzt wurden!

SteppIR-Konstruktion

Gegenwärtig benutzen die meisten Mehrbandantennen Sperrkreise (Traps), Log-Zellen oder eingebrachte Elemente als Mittel zum Überdecken mehrerer Frequenzbänder. All diese Methoden haben eine Sache gemeinsam – sie stellen einen bedeutenden Kompromiß im Betriebsverhalten dar. Die SteppIR-Antenne ist unsere Antwort auf das Problem. Resonante Antennen müssen eine spezifische Länge haben, damit sie optimal auf einer gegebenen Frequenz arbeiten.



Also, anstelle zu versuchen die Antenne zu „tricksen“, damit sie meint, es sei eine verschiedene Länge, oder mit dem einfachen Zufügen von mehr Elementen, die zerstörerisch hineinwirken, warum nicht einfach nur die Antennenlänge ändern? Eine optimale Betriebsleistung ist dann auf allen Frequenzen möglich mit einer leichtgewichtigen kompakten Antenne. Auch wird, weil das SteppIR die Elementlängen steuern kann, ein langer Boom (Tragmast) nicht dafür benötigt nahe den optimalen Gewinn und optimale Vor/Rück-Verhältnisse auf 40 m bis 10 m zu kommen.



Jedes Antennenelement besteht aus zwei Rollen flachen Kupferstreifenleiters, in das Antennengehäuse montiert. Die Kupferstreifen sind perforiert (mit Löchern versehen), damit ein Schrittmotor diese gleichzeitig mittels eines Zahntriebs antreiben kann. Schrittmotoren sind für ihre Eigenschaft der genauen Anzeige gut bekannt, womit eine sehr genaue Steuerung jeder Elementlänge vermittelt wird. Des weiteren sind die Motoren bürstenlos und bieten ein äußerst langes leben.



Der Kupferstreifen wird in hohle leichtgewichtige Glasfiber-Stützelemente ausgefahren, womit ein Element jeder gewünschten Länge, bis zu 21,5 m gebildet wird. Die Glasfiber-Stäbe teleskopieren, sind leicht und sehr widerstandsfähig.

Die Möglichkeit, die Kupferantennenelemente ganz einzufahren, gekoppelt mit den einklappbaren (zusammenlegbaren)  Stäben macht das ganze System extrem portabel. Die Antenne ist einfach zusammenzubauen und kann auf dem Erdboden installiert werden.

Die Antenne wir an einen mikroprozessor-gesteuerten Kontroller (Steuergerät) angeschlossen der verschiedene Funktionen bietet. Jedem Amateurband sind Tasten zugeordnet. Kontinuierlicher Frequenzwahl von 40 m bis 6 m, 24 Amateur- und 6 Nichtamateur-Bandspeicherplätze, Modus 180 Grad Richtungsumkehr oder bi-direktional in nur 3 Sekunden (yagi).
